Устройства автоматического ввода резерва тиристорные быстродействующие ТАВР-0,4, статические переключатели нагрузки

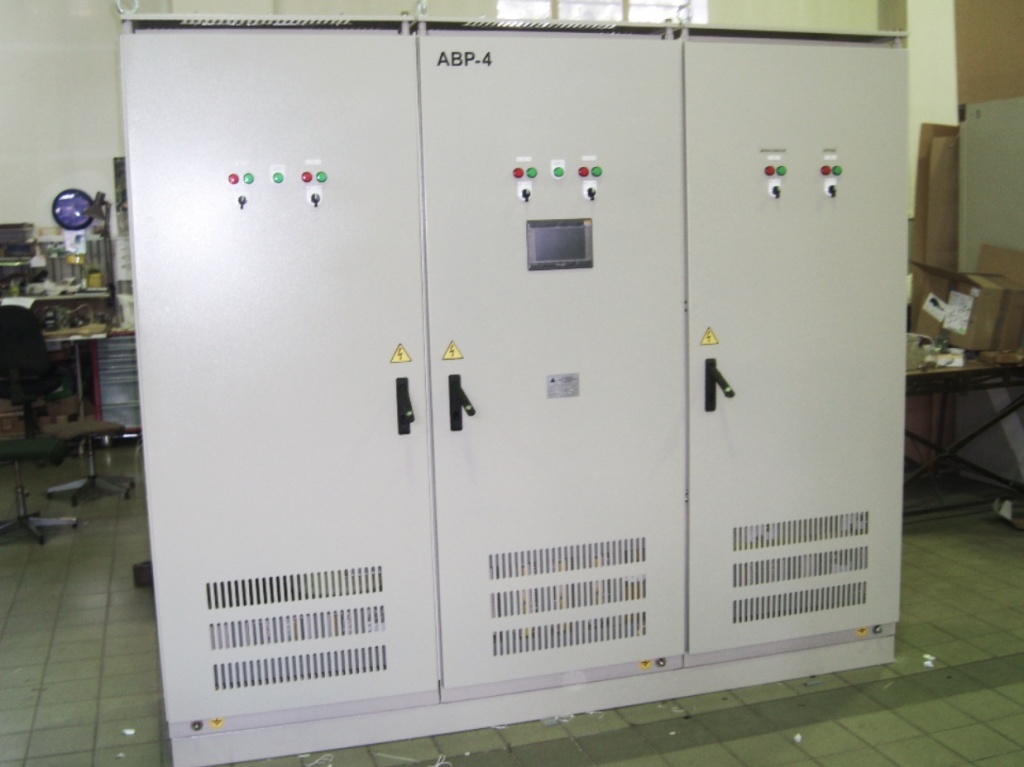

АВР.jpgНазначение

Организация бесперебойного электропитания ответственных и особо ответственных потребителей.

Применение

  • – электродвигатели ответственных техпроцессов, критичных к перерывам в электроснабжении;
  • – вычислительная техника; дата – центры;
  • – техника связи, диспетчерские управления;
  • – обеспечение работы ламп уличного освещения;
  • – "интеллектуальные здания".

Преимущества

  • – высокое быстродействие: 2 ÷ 5 мс;
  • – высокая надежность электроснабжения;
  • – большой ресурс переключений;
  • – система управления построена на программируемом контроллере Simatic S7 – 1200;
  • – удобный интерфейс оператора построен на сенсорной цветной панели;
  • – ведение журнала событий, связь с АСУ верхнего уровня;
  • – интерфейс связи: RS 485, Ethernet;
  • – протокол обмена данными: Profibus, ModBus, TCP/IP.

Основные технические данные

Наименование параметраЗначения
Напряжение питающей сети, В220; 380; 660
Номинальный ток нагрузки, А25 ÷ 1000
Время переключения на резерв, мс 2 ÷ 5
Охлаждение тиристоров Воздушное естественное
Максимально допустимый ударный ток, кА 5 ÷ 27
Степень защитыIP20 ÷ IP54


Системы АВР могут быть разработаны для любых других задач и технологических процессов.


  • 1. Датчик тока;
  • 2. Автоматический выключатель;

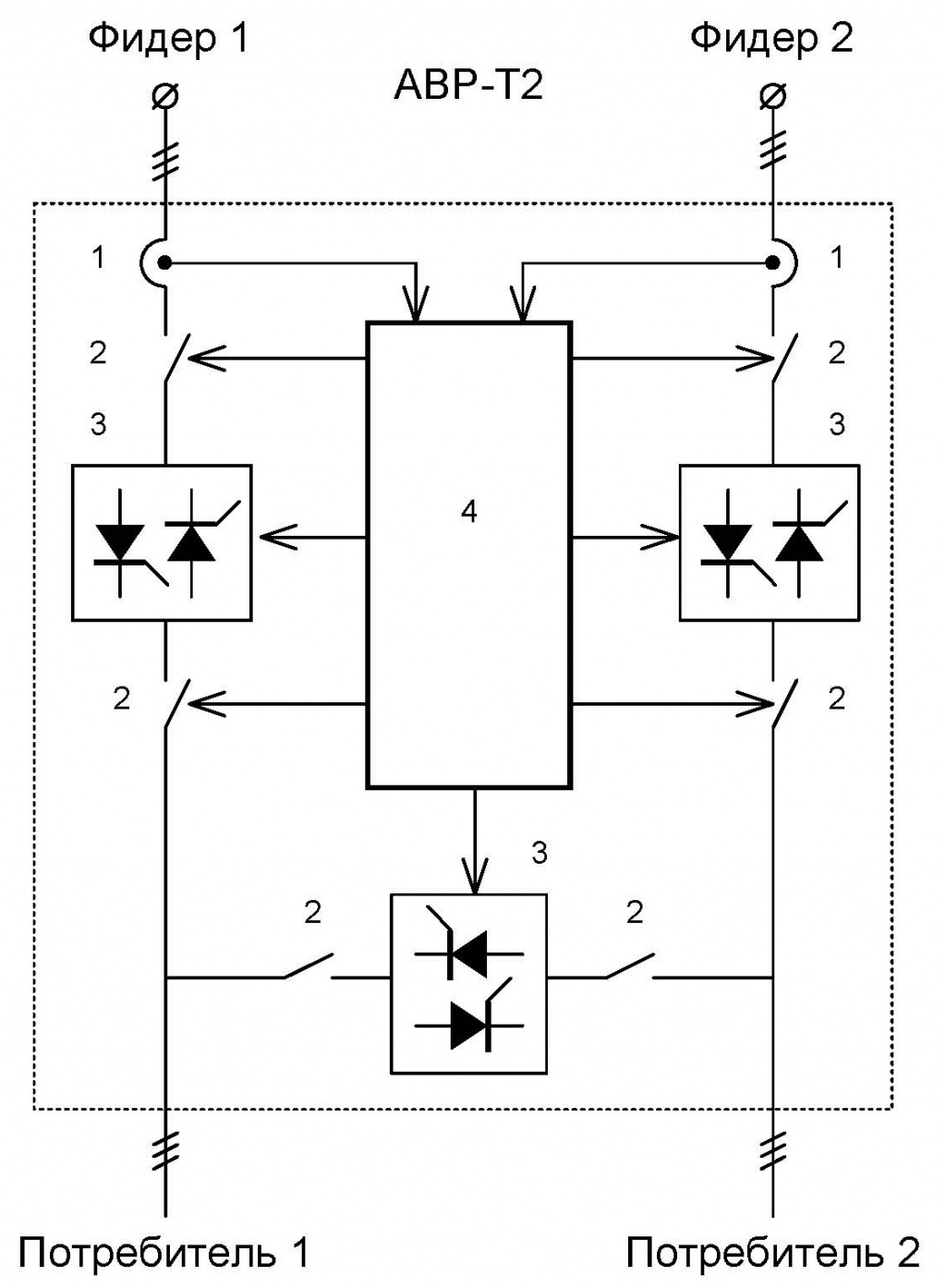

  • 3. Тиристорный ключ; АВР, вариант 2.jpg
  • 4. Цифровой блок управления и синхронизации (ЦиБУС);
  • 5. Источник резервного электроснабжения.

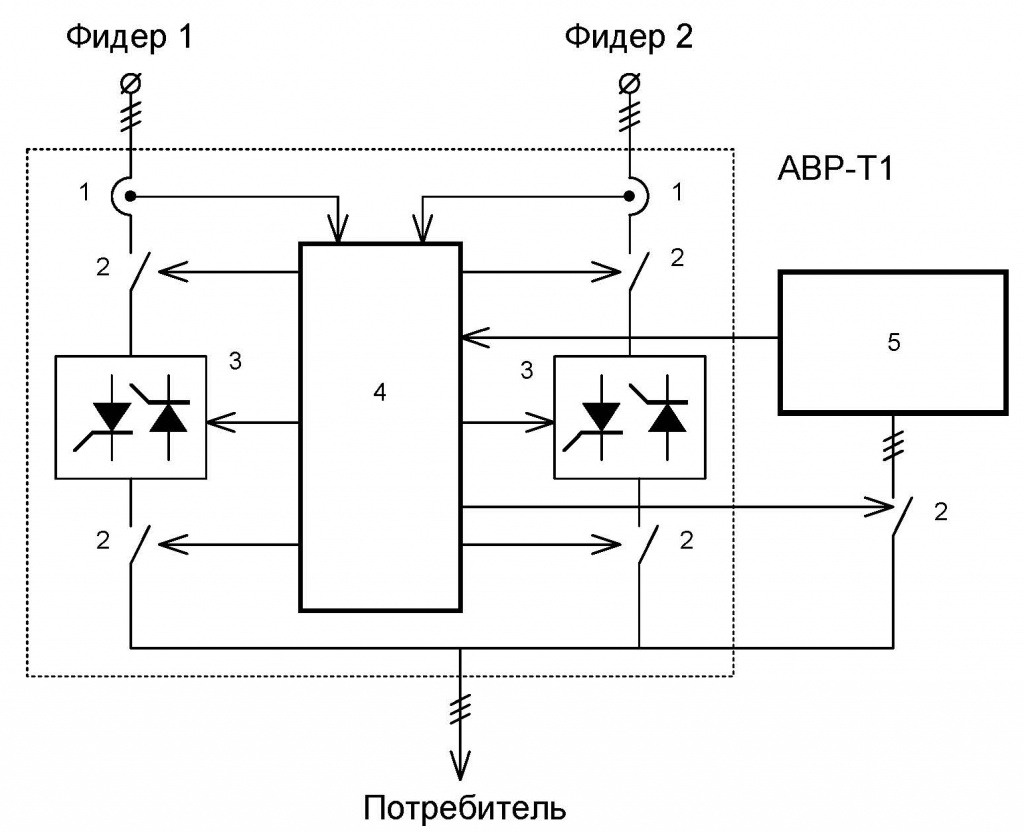

АВР, вариант 1.jpg

График

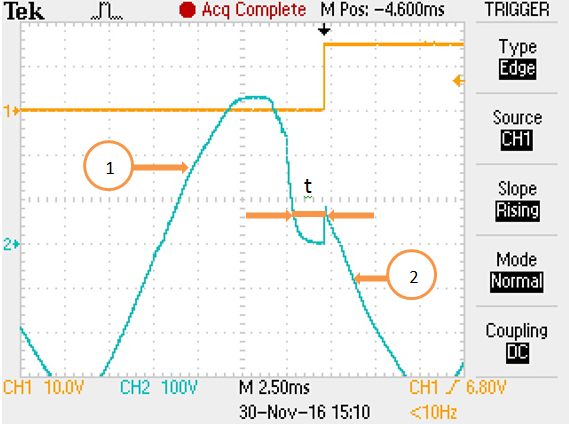

реального аварийного перехода с основного питания на резервный посредством ТАВР:

График реального аварийного перехода с основного питания.png

  • 1) Основное питание;
  • 2) Резервное питание;
  • t – Время переключения – 2 ms
