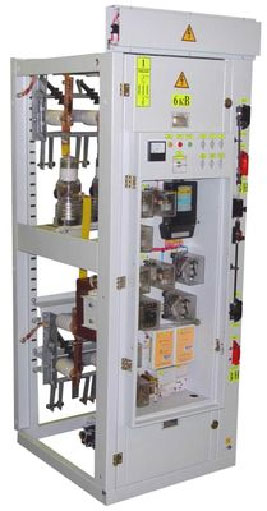

Ячейки КСО-2


НАЗНАЧЕНИЕ

Камеры КСО предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью.

Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

Климатическое исполнение УХЛ4, категория размещения 3 по ГОСТ 15150-69.

Камеры КСО изготавливаются по техническим условиям БПМИ 674 512.001 ТУ.

ПРИМЕНЕНИЕ

  • - нефтяная, газовая, угольная и металлургическая промышленность;
  • - энергетика;
  • - распределительные сети энергокомплекса;
  • - сельское хозяйство;
  • - для нужд промышленных предприятий;
  • - для городских и муниципальных сетей.

Ячейки КСО соответствуют требованиям ТУ 3414-056-00110473-2003.

СОСТАВ ИЗДЕЛИЯ

Камеры КСО имеют изоляцию на номинальное напряжение 10 кВ. Трансформаторы напряжения, силовые трансформаторы, ОПН и силовые предохранители устанавливаются на напряжение 6 или 10 кВ.

В комплект поставки входят:

  • - камеры КСО, составные части и детали;
  • - панель торцовая по заказу;
  • - шинные мосты по заказу;
  • - запасные части и инструменты в соответствии с ведомостью ЗИП;
  • - монтажные материалы и принадлежности по нормам предприятия – изготовителя;
  • - руководство по эксплуатации камеры КСО;
  • - электрические схемы главных цепей;
  • - электрические схемы вспомогательных цепей.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра Значение параметра камер
КСО-202 КСО-292 КСО-302
Номинальное напряжение (линейное), кВ 6; 10
Номинальное рабочее напряжение (линейное), кВ 7,2; 12
Номинальный ток главных цепей, А 630; 1000; 1600 400; 630
Номинальный ток отключения, кА 0,63; 12,5; 20 12,5; 20 0,63
Ток термической стойкости (трехсекундный ток), кА 12,5; 20 20
Ток электродинамической стойкости, кА 32; 51; 81 32; 52 51
Номинальный ток трансформаторов тока, А 50; 75; 100; 150; 200; 300; 400; 630; 800; 1000; 1500 -
Номинальный ток сборных шин, А 630; 1000; 1600 630
Номинальный ток шинных мостов, А 630; 1000; 1600 630
Номинальное напряжение вспомогательных цепей:
- цепи защиты, управления и сигнализации постоянного и переменного тока, В
- цепи трансформаторов напряжения, В
- цепи трансформатор собственных нужд, В
Цепи освещения:
- внутри камеры КСО, В

220
100
220; 380

12; 220

--
--
--

12; 220
Ток плавкой вставки силового предохранителя, А 12,2; 3,2; 5, 8; 10; 16; 20; 31,5 ÷ 160

Ячейки КСО выбираются по опросному листу
