Многослойные гибкие компенсаторы

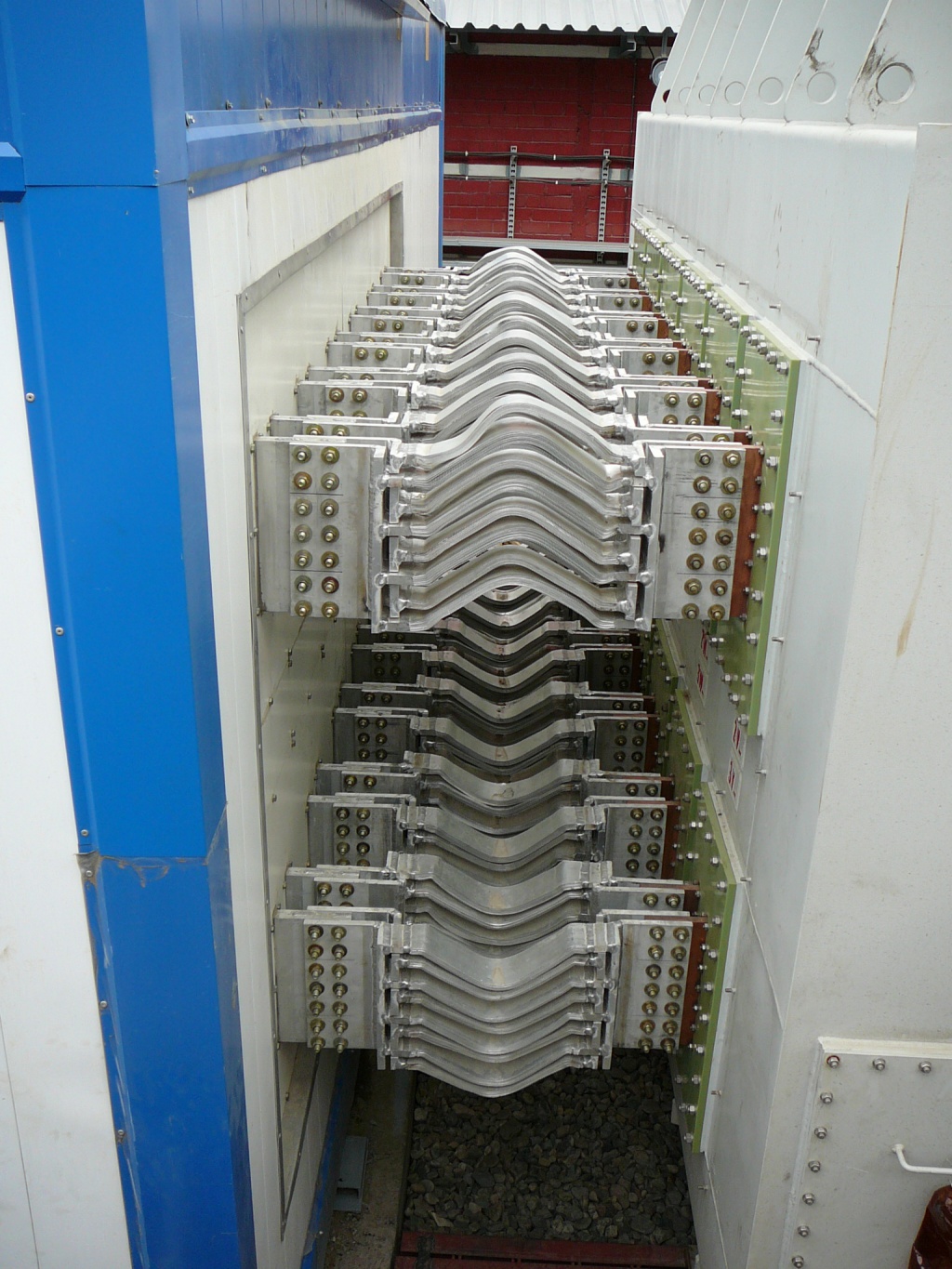

Многослойные гибкие компенсаторы1.JPGНазначение

Передача электрического тока между различными электроустановками, механизмами, ошиновкой и т.д., когда требуется компенсация механических, линейных и температуных  расширений, уравновешивания растяжений и вибраций.

Применение

– трансформаторы;
– генераторы, двигатели;
– распределительные устройства;
– выпрямители;
– коммутационная аппаратура;
– электроды;
– токоподводы в электролизерах.

Конструкция

Конструкция состоит из двух присоединяемых частей с отверстиями или без отверстий и гибкой части из тонкой медной, или алюминиевой полосы между ними.

Три части соединены между собой методом сварки в среде аргона или сваркой давления.

На присоединяемые части наносится покрытие из никеля, что обеспечивает стабильное контактное соединение медь – алюминий, алюминий – алюминий.

Материал

Компенсаторы изготавливаются из меди или алюминиевых сплавов. Гибкая часть представляет собой набор тонких пластин (t = 0,5 ÷ 1мм) прямых или отформованных. Присоединяемые части изготавливаются из шин стандартных размеров (100, 200, 250 мм),  что позволяет осуществлять присоединение к действующим шинопроводам не меняя токовые нагрузки на соединения. Шинные компенсаторы рассчитаны на токи до 10кA. На большие токи используется параллельная работа компенсаторов.

Конструкция компенсаторов рассчитывается и проектируется индивидуально под каждого Заказчика.

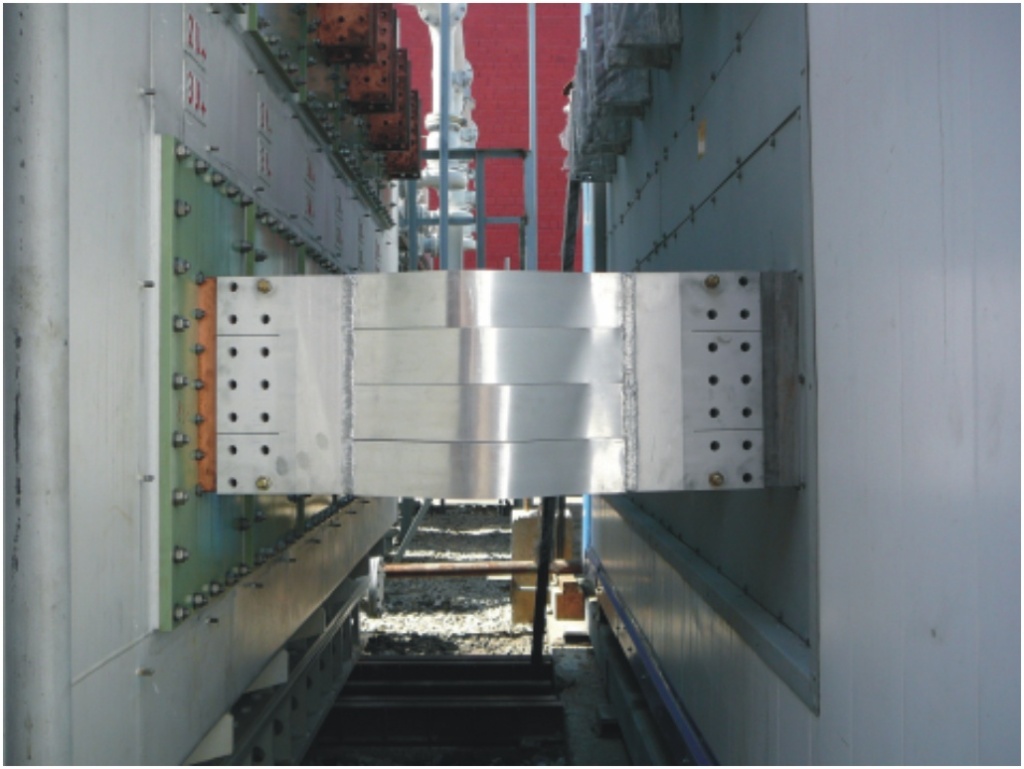

Многослойные гибкие компенсаторы2.jpgОсновные критерии при выборе конструкции:

– ток, протекающий по компенсатору;
– материал компенсатора;
– размеры;
– требования к гибкости;
– место установки;
– окружающая среда – агрессивная или нет;
– температура окружающей среды;
– вид соединения с присоединяемыми изделиями:
             ■ сварка;
             ■ контактное соединение.

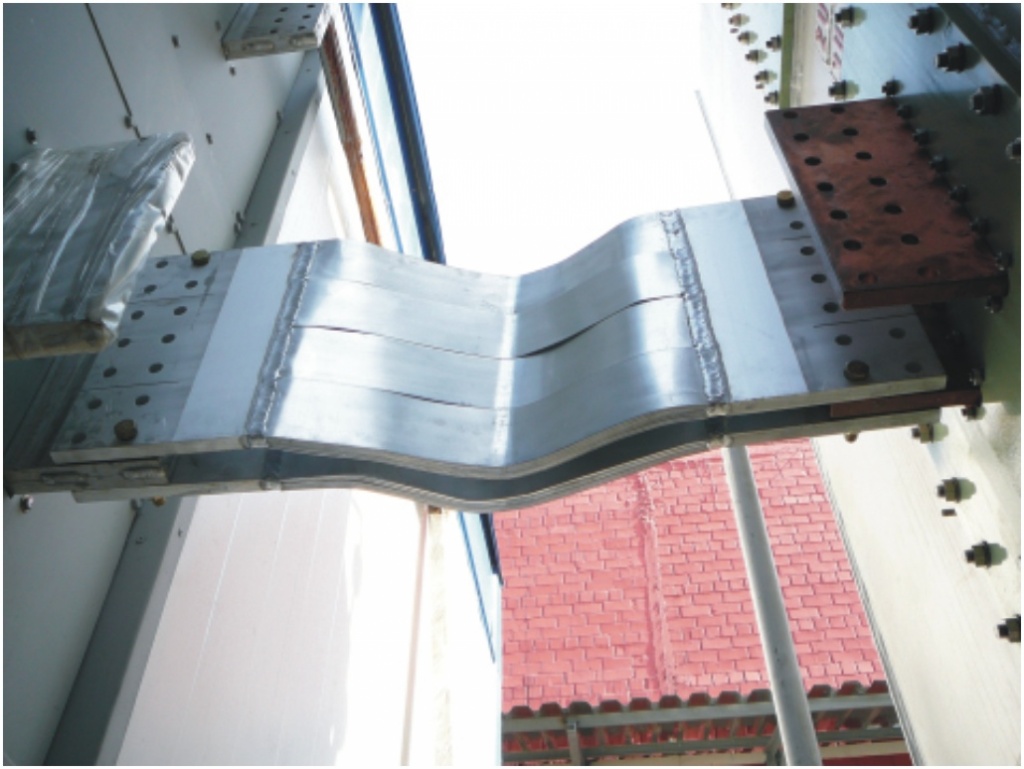

Материал компенсатора не зависит в отличие от других производителей от материала ошиновки присоединяемого оборудования благодаря применению инновационных Многослойные гибкие компенсаторы3.jpgпокрытий никелем или модифицированным галлием.

Процесс сварки:

Сварка листов производится в среде инертного газа на аттестованном оборудовании сварочного участка высококвалифицированными сварщиками.

Сварочные аппараты:

Miller Syncrowave 350, 500 производство: США – Канада

Металлы, которые можно сваривать:

– медь;
– алюминий;
– нержавеющая сталь;
– сталь.
Полуавтомат PHOENIX 521 Basic PULSforce Arc DW
Сварка алюминия

Покрытия:

В зависимости от каждого конкретного случая места конкретных соединений могут быть покрыты следующими видами покрытий:

– никель;
– медь.

Примеры шинных компенсаторов
