Разъединители постоянного тока

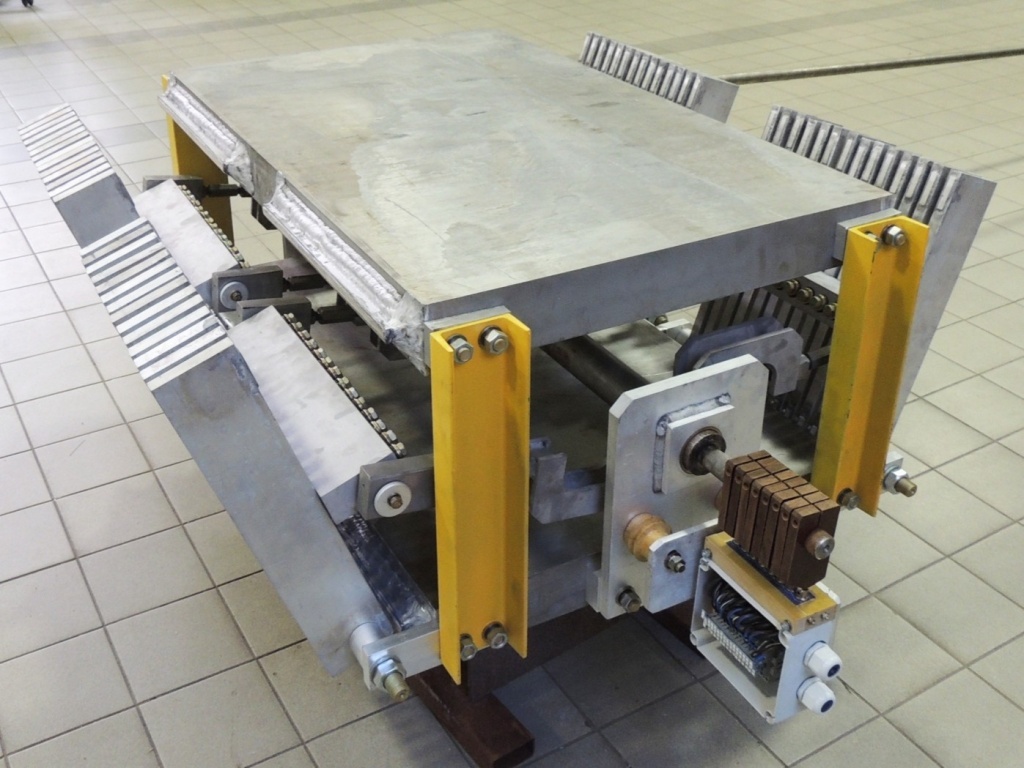

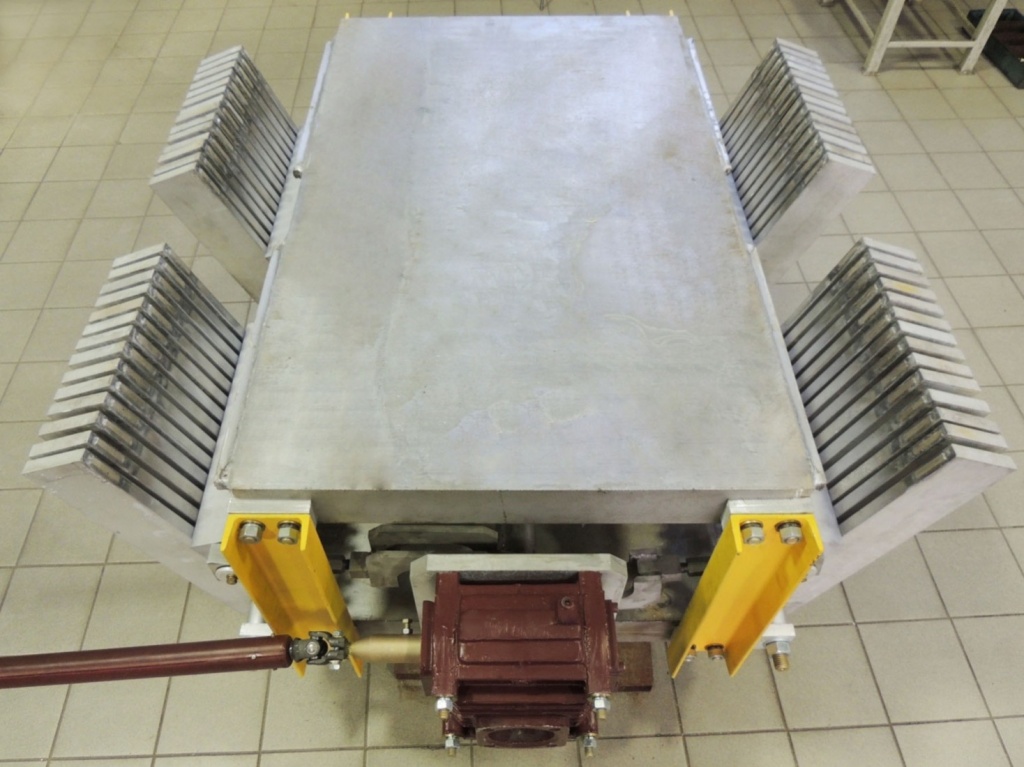

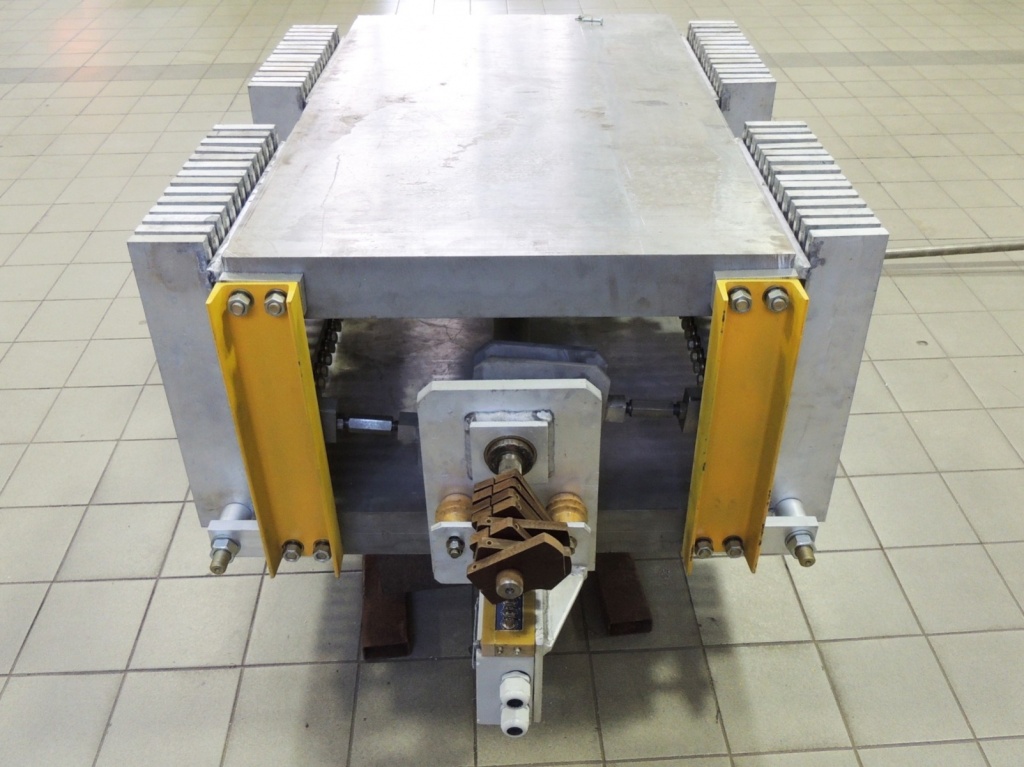

Разъединитель постоянного тока РПТ.jpgРазъединитель постоянного тока РПТ.jpgРазъединитель постоянного тока РПТ.jpg

Назначение

Подключение и отключение без тока выпрямителей, обеспечение видимого разрыва электрической цепи.

Применение

  • - электролиз цветных металлов;
  • - электрометаллургия;
  • - дуговые и гарнисажные печи постоянного тока;
  • - химическая промышленность;
  • - исследовательские центры.

Преимущества

Все контактные поверхности покрыты серебром.
Усилие прижима каждой контактной пластины регулируется индивидуальной пружиной.
Все материалы и комплектующие российского производства.

Основные технические данные

Наименование параметра Значения
Номинальный постоянный ток нагрузки, кА 10 ÷ 200
Номинальное напряжение постоянного тока, В1500
Количество полюсов
Материал выводовМедь,
Алюминий
Присоединение к подходящим шинопроводам
Алюминий
Медь

Сварка, болты
Болты
Покрытие контактных поверхностей Серебро
Установка Внутри помещения – УХЛ4;
На улице – У2
Тип приводаРучной,
Моторный
Механический ресурс переключений, циклы1000
Блок контакты2,4

Структура условного обозначения

структура условного обозначения РПТ.jpg


Разъединитель
Постоянного
Тока
Тип привода: М – моторный, Р – ручной
Материал Al, Cu
Материал Al, Cu
Номинальный ток, кА
Номинальное напряжение, В
Климатическое исполнение

Пример условного обозначения:
РПТ – М – Al/Al – 30/1500 – У2
Разъединитель постоянного тока с моторным приводом на ток 30000А; материал выводов Алюминий – Алюминий;
климатическое исполнение У2 (установка на улице под навесом).

ТУ 3424 – 027 – 26433860 – 2015
№ТС RU C – RU.МЛ66.В.06557
