Дроссели насыщения серии ДН

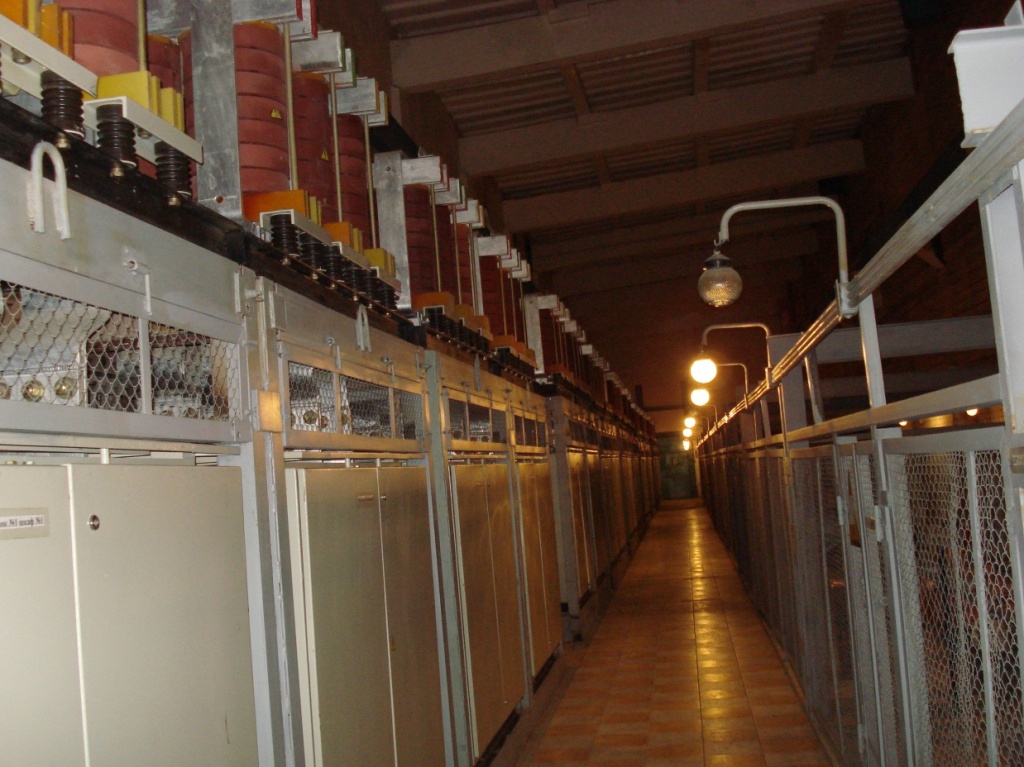

Дроссели насыщения.jpgНазначение

Дроссели  насыщения  предназначены  для плавного регулирования напряжения мощных диодных выпрямительных агрегатов.

Входящее в комплект поставки устройство управления УУ – ДН реализует следующие функции:

  • ■  дистанционное и местное задание тока;
  • ■  стабилизацию заданного значения тока;
  • ■  контроль рабочего диапазона дросселей насыщения;
  • ■  защиту от перегрузок выпрямительных блоков;
  • ■  измерение тока выпрямительного агрегата;
  • ■  равномерную нагрузку выпрямительных блоков по току.

Основные технические характеристики

Наименование параметра Значение
Выпрямленный ток, А 6300
8000
10000
Глубина регулирования выпрямленного напряжения, В 10 – 60

Технические характеристики дросселей насыщения и присоединительные размеры согласовываются с Заказчиком при заключении договора.

Комплект поставки

  • ■  дроссели насыщения по числу выпрямительных блоков в агрегате;
  • ■  устройство управления УУ – ДН – одно на выпрямительный агрегат;
  • ■  комплект ЗиП;
  • ■  эксплуатационная документация.

Испытания и наладка

После намотки и отжига сердечники магнитопроводов  подвергаются отбраковке по идентичности магнитных характеристик. Дроссели насыщения и устройства управления УУ – ДН  проходят проверку сопротивления изоляции, испытания повышенным напряжением промышленной частоты, нагрузочные испытания при номинальном токе, проверку пределов регулирования тока смещения и управления, настройку внутренних контуров регулирования тока управления, уставку защиты от перегрузок, уставку порогов срабатывания автоматического переключения РПН.
